【51CTO】硬盘容量不均衡导致的缓存盘寿命急速衰减分析
2018-10-23 13:47

Ceph分布式存储在扩展性、可靠性、性能上具备独特的优势,可以实现快速扩展多台服务器,动态伸缩到PB级容量,多副本机制保障数据高可靠,数据均衡分布,并发性能高等场景。目前广泛应用于互联网、科研、教育、制造业、政府等诸多领域。ZStack云平台目前支持对接Ceph分布式存储,使用的是分布式块存储,即使用librbd的块设备接口提供给Qemu访问,进行云主机、云盘的IO读写。

虽然Ceph分布式存储具备上述的优势特点,但在实践中,对硬件的选择及配置均存在特别要求,尤其是硬盘、网络上,如果配置不当,存储的可靠性和性能均会受到影响。
最近在日常巡检一套ZStack生产环境的Ceph分布式存储时,我们发现客户新购的五台服务器的SSD寿命损耗存在异常。具体的现象是使用半年后,服务器带外管理界面看到SSD的寿命损耗只剩下89%,但使用smartctl读取介质损耗参数依然显示为100%。

此时会很疑惑,到底哪个数据更可靠,如果SSD寿命只剩下89%,那么如何去调整优化Ceph分布式存储?


问题回顾

针对这个问题,我们回顾一下这套分布式存储的架构。当时采用了新购+利旧的方案来部署分布式存储。

相应的配置信息如下:


其中,新购的5台机器采用了Intel Xeon E5-2660 v4的CPU,内存为256G,机器整体可插入8块3.5寸硬盘,采用了两块480G SSD硬盘配置RAID1安装系统,采用一块960G SSD做Ceph分布式存储的缓存盘,每个缓存盘对应了5个OSD数据盘,每个缓存分区约160G的容量,每个OSD容量4T。存储采用万兆网络,做链路聚合 LACP Mode 4。

利旧的4台机器采用了Intel Xeon E5-2697 V3的CPU,内存为256G,机器整体可以插入可插入8块2.5寸硬盘,采用了两块480G SSD硬盘配置RAID1安装系统,采用两块480G SSD做Ceph分布式存储的缓存盘,每个缓存盘对应了2个OSD数据盘,每个缓存分区约240G容量,每个OSD容量600G。存储采用万兆网络,做链路聚合 LACP Mode 4。

前五台机器,每台机器配置5块4T硬盘容量,总存储容量100T,后4台,每台机器4块600G容量,总量9.6T。

初期将所有容量规划到同一个存储池中,总裸容量约109T,配置三副本后,容量约36T。

环境主要运行了MySQL,Redis,ELK,Zabbix,Web服务,App服务等业务,合计业务类型主要偏向IOPS密集型业务。业务运行前两个月,整体系统没有任何问题。


SSD寿命参数分析诊断

针对SSD寿命损耗的不一致性,参考SSD的寿命参数,我们进行了以下分析:

Endurance Rating (Lifetime Writes): 生命周期内总写入容量,客户环境使用的960G SSD生命周期内总写入量为1.86 PBW,即最多可写入1.86PB的数据。

DWPD:Device Writes Per Day,硬盘每天写入次数,全盘写入,写满算一次,用于评估硬盘的耐久度。此款960G SSD的官网标称耐久度为1 DWPD,即每天可全盘写入一次。

所以从SSD生命周期总写入量的角度来看,服务器带外管理界面看到的寿命损耗更为合理一些。
结合此硬盘的生命周期总写入量和每天可擦写一次,可了解此硬盘在1.86PB/960G/每天=1860000B/960G=1937天,约5年多的使用时间,与厂商承诺的5年质保的时间一致。

在使用ZStack云平台的IO监控工具及smartctl工具去排查分析960G SSD硬盘的每天写入量,发现每天硬盘的写入量在2.5T以上,接近SSD硬盘容量960G的三倍。
同时分析后4台服务器的SSD缓存盘的硬盘写入量很少,相应的硬盘总寿命未受过多影响。

测试发现,前五台服务器的SSD,IOPS 95%都在3000以上,读写比在15:85,平均读IO块大小为16K左右,写IO块大小为18K左右。而针对前五台服务器的OSD数据盘,IOPS 95%在30左右,读写比为86:14,平均读IO块大小为30K左右,写IO块大小为180K左右。

所以前五台物理机的SSD缓存盘每天写入量接近官网标称值的三倍,按照生命周期总写入量的损耗预估,前五台服务器的SSD缓存盘寿命可能不到两年。

但后面4台服务器SSD的使用率为何没有提上去,对前五台服务器的SSD进行均衡使用呢。

我们再来了解一下Ceph数据分布的基本原理。Ceph的CRUSH MAP算法,可以实现数据能够均匀地分布在不同容量硬盘的存储节点,Ceph会根据OSD数据盘容量进行权重的计算,并基于存储集群的映射和数据分布策略的placement rules进行哈希计算。同一存储池中,OSD数据盘容量大的,IO请求多,OSD数据盘容量小的,IO请求少。IO请求经由数据的哈希到PG的映射过程,再由PG根据副本数映射到不同的OSD中。如果OSD硬盘不同,那么容量大的硬盘可以处理更多的PG。相应的IO处理就更多。根据相应的IO均衡策略,如果存储池内总容量109T,使用30%的容量,则会在所有的数据盘均平均存储30%的容量,相对于前五台节点采用的4T的数据盘,每个盘存储约1.2T的数据,后四台采用的600G的数据盘,每个盘存储约180G的数据。

所以基于这种硬盘容量的不均衡,导致相应的IO请求也会不均衡,在业务压力大时,后4台机器无法均衡处理整体的IO请求,在分布式规划时,需配置各机器的硬盘配置、网络配置一致。


分布式存储优化方案

针对以上情况,考虑进行以下调整:

检查当前业务使用情况,调整业务的使用方式,将部分非重要业务关闭,降低IO的使用方式,调整后,再监控相应IO的使用情况,发现960G SSD的每天写入量已降低至1.8T,此时业务已无法持续调整。

在业务无法调整的情况下,只能考虑扩容及硬盘调整,在考虑扩容的过程中,还需要考虑后续业务量的增长。

因为当前的存储容量,可以提供当前业务的存储量,但在缓存盘性能上,不足以支撑相应业务的需求,此款960G SSD的每天硬盘写入次数DWPD为1,只能全盘刷入一遍。考虑到硬盘的每天写入量,建议新缓存盘采用新款的960GB SSD,官网的标称值其在生命周期的总写入量在为5.26PBW,每天硬盘的写入量为3DWPD,即每天可擦写三遍。

基于可靠与经济的基本原则,我们考虑以下硬件扩容方案进行扩容:

1. 再新增3台服务器,采用总写入量更高的960GB SSD,480G SSD系统盘,其他配置与原本前五台配置相同;

2. 前五台服务器,也采用总写入量更高的960GB SSD替换原本的960GB SSD,将前五台机器扩容成8台相同配置的机器;

3. 后4台服务器,将缓存盘替换成步骤二移除下来的960GB SSD,此时每台机器可以插入5块数据盘;

4. 后4台服务器,将原本的2.5寸 600G SAS硬盘,变更为2.4T企业版SAS硬盘,目前2.5寸企业级硬盘最大容量受限于2.4T;

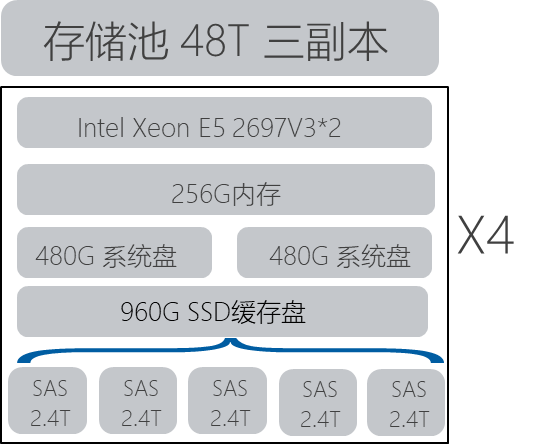

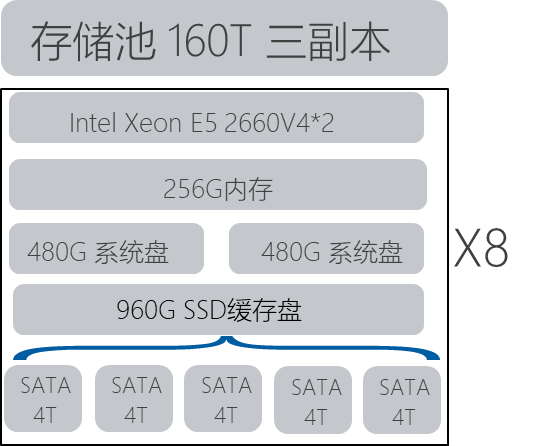

5. 存储规划,8台E5-2660的服务器提供5x4Tx8的存储容量,约160T。后4台服务器提供5X2.4Tx4的存储容量,约48T。

6. 前8台单独一个存储池,后4台单独一个存储池,均配置三副本。



具体的调整方案步骤,可参考以下步骤:

1. 从存储池,移除后4台服务器的硬盘,并关闭这4台机器;

2. 在新购入的三台服务器上,安装部署Ceph存储节点,加入到分布式存储集群的存储池中;

3. 将原本的前五台机器的一台服务器,移除硬盘,移除服务器,等待Ceph存储数据平衡恢复;

4. Ceph平衡完毕后,关闭此服务器,将其上的960G SSD变更为耐久度更高的960G SSD;

5. 重复步骤3-4,完成前五台机器的变更;

6. 变更后4台服务器的硬件,将前五台机器中原本的960G SSD各分配一块到后4台服务器,将每台机器上的600G SAS硬盘更换成5块2.4T的SATA硬盘,添加到Ceph存储,针对这些2.4T硬盘,单独规划一个Ceph存储池;

7. 添加步骤6创建的新存储池到ZStack的Ceph主存储作为数据云盘池,创建数据云盘时使用,在业务使用时,可将部分业务,部署在后4台机器的存储池中;

8. 添加新购入的三台服务器到ZStack的计算节点集群中,同时用于提供计算资源。

使用上述方案变更,可以解决当前业务场景下,针对原本前5台服务器的每天硬盘写入量3遍,导致SSD寿命加速衰减的情况,又新增了三台服务器进行了计算存储的超融合扩容。针对Ceph容量存储IO请求不均衡的场景,也使用单独的存储池,进行规划,相同容量的硬盘规划到同一存储池,可以实现IO请求的均衡,IO数据的均衡,各SSD的使用也相对均衡,即8台服务器的使用损耗一致,后4台服务器的使用损耗也一致。


结语

综上所述,分布式存储在规划部署时,需要考虑以下方面:

1. 同一存储池的硬盘型号容量应一致,否则不同容量的硬盘在同一存储池,会导致IO请求的不均衡,导致存储分布不均衡,在使用SSD缓存盘的场景会导致使用大容量硬盘对应的SSD IO请求更多,损耗会更快;

2. 业务规划需提前做好评估,针对IOPS,带宽写入进行提前规划,高IO的业务需进行评估,准备的硬件是否可满足业务需求,如果业务需求较高,需使用更高配置硬件或进行相应的硬件扩容;

3. 分布式存储选择SSD时,建议关注SSD的PBW(生命周期总写入量)和DWPD(每天硬盘可写入量),SSD寿命的损耗与其总写入量需要规划考虑业务类型,IO密集型业务应选择更高DWPD的SSD。
